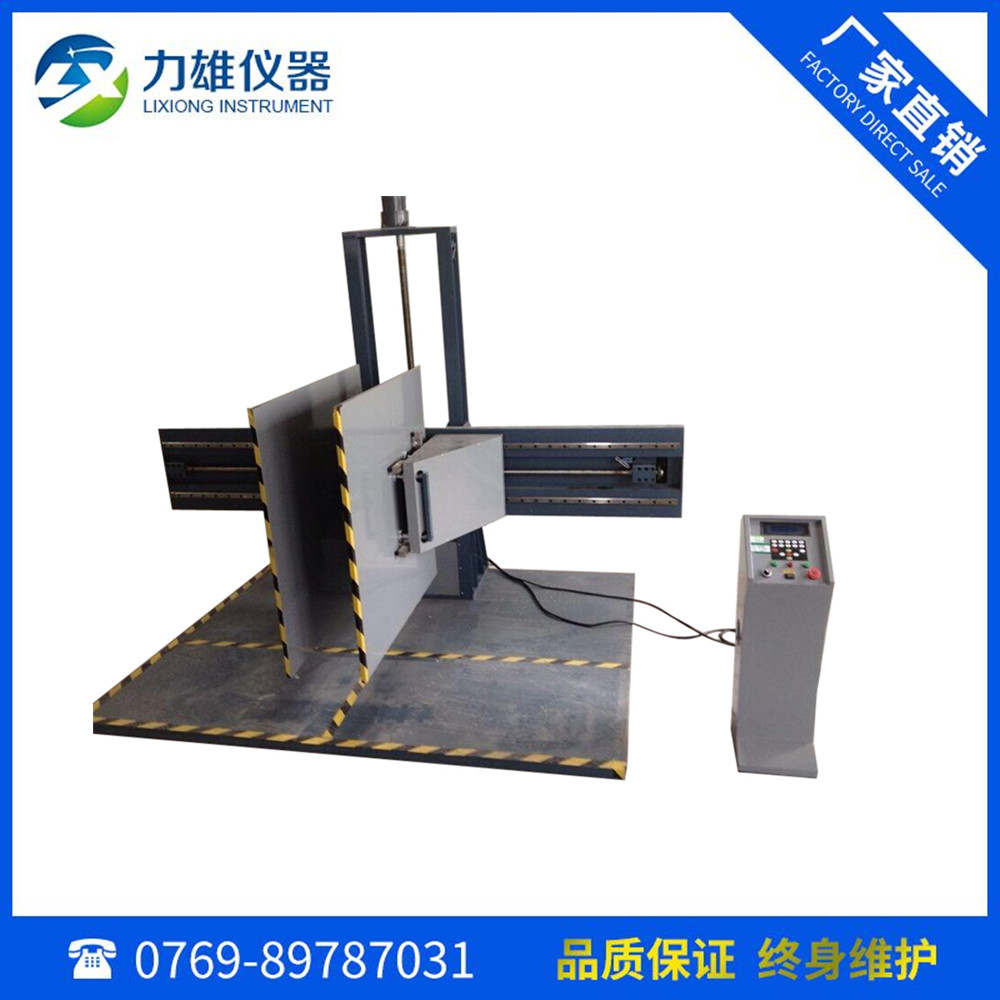

一、本机概述：

        用于模拟夹车装卸包装件时，两夹板之夹持力对包装件及货物产生的影响，评估包装件耐夹强度，适用于厨具、家私、家电、玩具等成品包装，尤其适用于美国西尔斯SEARS所要求之包装件抗夹持强度测试。

二、设计标准：

        ASTM D6055，美国SEARS企业标准，或特定用户非标要求。

三、主要技术参数：

夹板可实现夹持、张开、上升、下降等动作和周期循环；

配备力量传感器和数字式显示器，以标定夹持力；

1.夹 持 力：1000kg可选择；

2.传感器精度：1/20000，计量精度1％；

3.夹抱板高度提升位移：升降位移0-1000MM/提升位移精度以标尺准；

4.夹持位移伸缩宽度：200-2000MM，夹持位移精度：±0.5MM；

5.夹持实验速度：12.7M/MIN(可调)；

6.夹板尺寸：1200 ×1200mm；

7.夹持空间：最大W1200 × D1200 × H1200mm；

8.夹持空间：最小W400 × D1200 × H1200mm；

9.夹持速度：5～50mm/min可调；

10.升降空间：100～600mm可调，也可按用户要求；

11.外    形：2810 × D1900 × H2100mm；

12.重    量：约1800Kg；

13.电    源：380V/50Hz；

14.控    制: 使用单片机控制,操作方便,性能稳定.

15.力量单位：Kgf/N/Lbf

16.力量控制器：液晶显示屏显示最大破裂力值

17.自动停机方式：上下极限设定停机；

18.传动方式：变频马达

19.保护装置：漏电保护，行程限位装置；

20.夹板传感器：四只

四、结构及工作原理

1、底板：

   1.1底板采用组焊件，具备较高的刚性及强度，时效处理后加工安装面；

   1.2底板测试尺寸：长2.5米X宽2.0米，四周和中央均有警示界线，中间线同时为    测试件的参考线，测试时试件中心对于此线，且人不能站在底板上。

2、传动横梁：

   2.1传动横担中左右两夹臂伺服电机带动丝杆同时向里运动（速度可调）夹持试件达到所设定的力量，由夹臂内置的压力传感器感测到后使其停止。

3、伺服系统：

   3.1当传动横担两夹臂夹持力量到达并且停止后，伺服控制站控制伺服通过链条传动横担做上升、停止和下降的动作，测试时人不可横担的两边。

4、整机采用PLC控制，实现各工位动作的有效控制；

5、整机设一控制柜，设定夹持力量、夹持速度以及升降停止，并可在控制柜的面板上选择手动或自动测试模式，在手动测试时，可人工控制各动作，在自动测试时，实现各动作连贯运行，保证安全生产，并按节拍运行；

6、在控制柜的面板上设有急停按钮；

7、为保证整机的可靠运转，主要元器件选用进口品牌。
