一、本机概述：

         本机专门测试产品包装后，受到坠落时之受损情况，及评估电子组件在搬运时，遭受落下之耐冲击强度。本机采用电气控制，试料能瞬间自由落下，包装容器之菱、角、面均可测试。

二、设计适用标准：

       符合标准GB/T2423.10-95、IEC68-2-6、ISO2248、JISZO.202-87

三、原理编辑：

      提起试验样品至预定高度，然后使其按预定状态自由落下，与冲击台面相撞。

四、主要技术参数：

     1、跌落高度 mm ：300—2000可调

     2、试件最大重量kg：0-80Kg;

     3. 底板厚度：10mm

     4、試件最大尺寸mm：800 x 800 x 1500

     5、衝擊面板尺寸mm：2000 x 1500

     6、跌落高度誤差：±10mm

     7、試驗台外形尺寸mm：約2000 x 1500 x 2700

     8、淨重kg：約580kg；

     9、试验方式：面、角、棱全方位跌落

     10.控制方式：电动

     11.落高度误差：1%

     12.击面板平行误差：≤1度

     13.件跌落面在落下过程中与水平夹角误差：≤1度

     14.電源：AC220V     50HZ

     15.功率：1.85KWA

五、机台工作室环境要求：

温度：5℃～+28℃[1]（24小时内平均温度≤28℃）

相对湿度：≤85%RH

供电条件 三相四线+保护地线，

电压范围：AC（380±38）V

要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须是独立供本设备使用

六：设备特点：

1.本机可对包装件的面，角，棱作自由跌落试验。

2.配备数显高度显示仪及采用编码器进行高度跟踪，从而能精确地给出产品跌落高度

  与预设高度误差不超过2%或10mm。

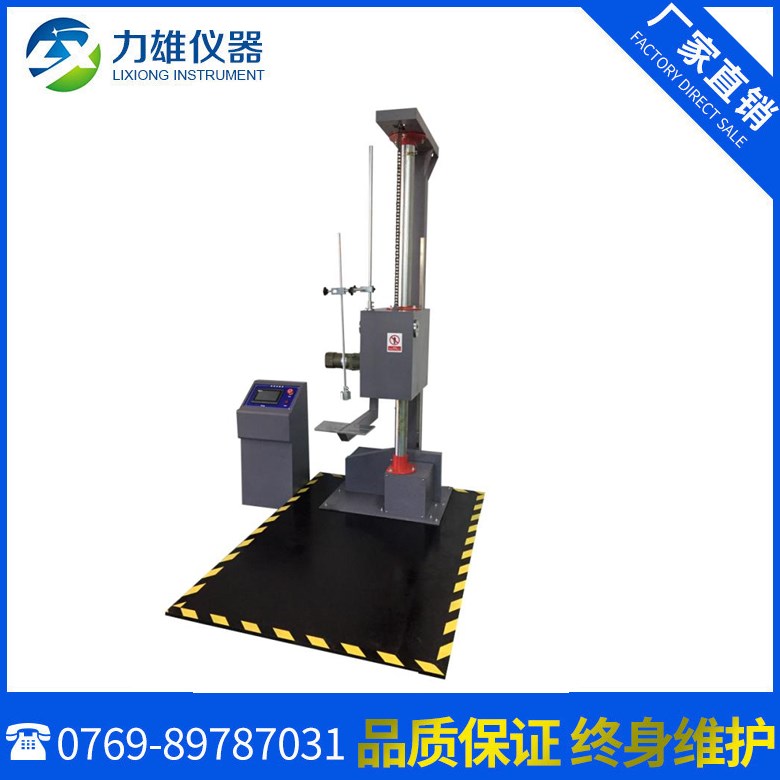

3.本机采用单臂双柱结构，具有电动复位，电动跌落及电动升降装置，使用方便。

4.单臂设置，可方便地放置产品，跌落角度冲击面与地板平面角度误差小于等于5度

 底板厚度是10mm，底板有足够的重量和受力面积从而实现到1.5米高度能承受到

 80kg的载重，设备测试时臂倾斜，不摇晃达到包装件自由跌落。

    5.马达是采用台湾彰毅电机，复位是采用台湾东力电机，上海萨姆森电磁阀，日本

      欧姆龙继电器北京世仁达编码器，正泰交流接触器。
